恩玖混合無功補償可以充分利用有源諧波濾波器AHF/靜態無功發生器SVG快速準確補償和TSC成本低的優點。本文介紹了 TCS 存在哪些問題，以及 AHF 如何解決這些問題。

介紹

隨著電力電子技術的快速發展，許多非線性負載導致電網中電能質量問題越來越多，特別是在使用許多大功率逆變器、整流器和其他設備的工業場合。

非線性負載會產生大量的諧波，降低功率因數，使變壓器的利用率降低，增加電力成本。諧波會縮短精密設備的使用壽命。

電能質量中的無源無功補償解決方案

由電容器、電抗器、晶閘管和控制器組成的晶閘管開關電容器（TSC）被廣泛使用。與傳統的無功補償電容開關方式相比，雖然TSC系統大大提高了補償效果和系統穩定性，但仍存在以下問題：

1.如果電網中存在較大的諧波電流，則TSC無法解決諧波產生的無功功率。
2、由晶閘管控制的電容器和電抗器組成的系統受系統諧波電壓的影響很大。雖然它可以補償電氣設備的感性無功功率，但它會產生許多諧波。

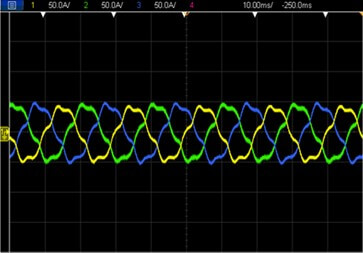

圖1顯示了TSC系統補償后的輸出三相電流。雖然增加電抗可以減少諧波，但增加電抗會削弱無功補償?shù)男Ч?。諧波的存在也會影響電容器的使用壽命。
3.基于成本考慮，目前市場上大多數TSC制造商都使用Delta電容器。在三相負載不平衡的情況下，或處于負載波動階段，經常發生過補償和補償不足的情況。

混合無功補償解決方案

由AHF/SVG和TSC組成的混合補償方案可以低成本解決TSC無功補償存在的問題。

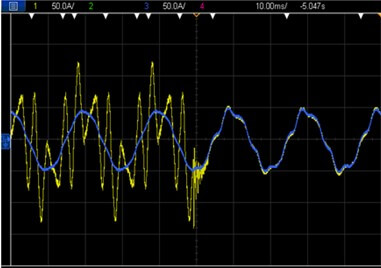

圖2顯示了諧波補償關閉前后的電流波形比較，其中黃色是系統的總輸出電流波形，藍色是TSC輸出電流波形。

可以看出，如果不補償諧波，單純依靠無源設備進行無功補償，會增加電網的諧波。

市場上控制混合補償系統主要有兩種方式：一種采用集中監測和控制，另一種采用無功功率控制器單獨控制TSC。

無論是集中監控還是無功功率控制器，輸出信號大多由繼電器控制驅動。繼電器本身具有較大的延遲，并且延遲是離散的，導致其控制的晶閘管的導通和關閉時間不可預測。

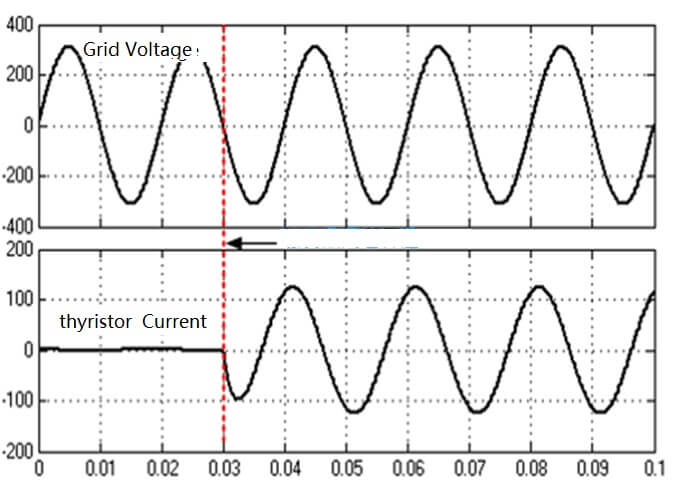

在電網電壓過零時觸發晶閘管導通的波形如圖3所示：

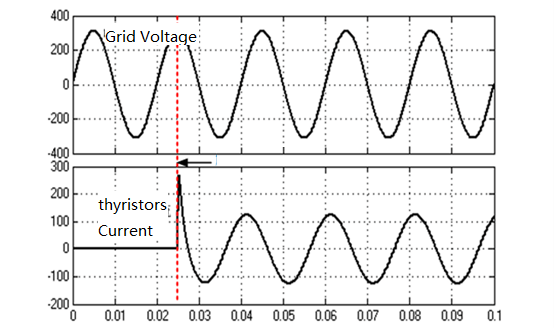

在電網電壓峰值處觸發晶閘管導通的波形如圖4所示：

與圖3相比，如果控制晶閘管在電壓值最高時導通，圖4會在無功補償電容上產生較大的浪涌電流。較大的浪涌電流不僅會損壞電容器，還會對電網電壓產生影響。影響電氣設備的穩定性。

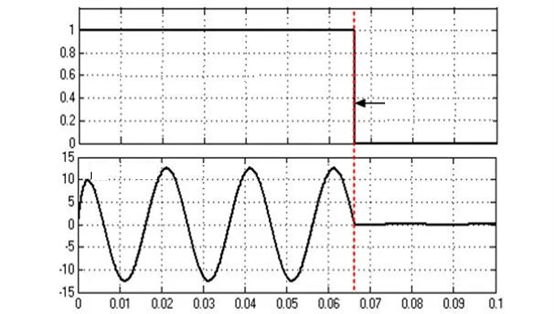

圖5至圖7是晶閘管關斷的仿真波形：

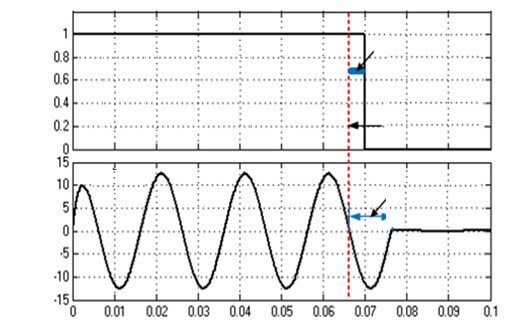

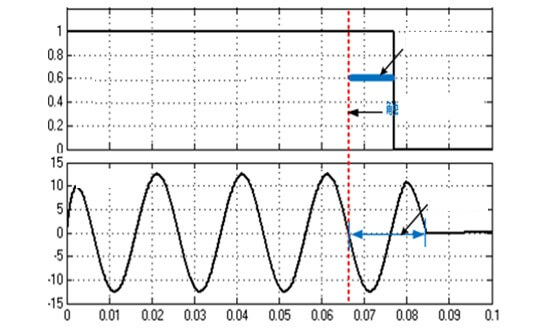

如果晶閘管在紅線處關斷，則驅動中將存在較大的延遲，當圖6中的晶閘管在10ms時關閉，當延遲接近圖7中的延遲接近20ms時，晶閘管將關閉。市面上通用繼電器的延時超過4ms，對TSC的響應速度影響很大，導致混合補償系統中出現補償盲區，影響補償效果很大。

混合無功補償簡介

恩玖混合補償?shù)奶攸c(diǎn)是無功補償由TSC通過有源電力濾波器直接控制，無需額外的無功補償控制器。

如圖8所示：混合補償裝置并聯電網，晶閘管通過AFP的輸出干觸點直接控制。輸出干觸點由光耦合器隔離，光耦合器可以精確控制晶閘管的導通和關斷時間。根據CT的實時采樣得到負載電流，AHF/SVG控制器進一步提取各相需要補償?shù)臒o功功率和諧波分量，控制器通過控制晶閘管驅動和PWM驅動信號實現無功和諧波的補償。系統的無功功率大致由TSC補償，無功功率和諧波由AHF/SVG微調。AHF/SVG故障移除后，TSC可以繼續高可靠性工作。

恩玖混合無功補償?shù)膬?yōu)勢?

• 充分利用AHF/SVG補償快速準確、TSC成本低等優點
• 補償精度高，避免TSC設備補償過度和補償不足的問題
• AHF/SVG采用光耦合器隔離驅動，響應速度小于10ms
• TSC可以實現平滑切換，對電網的影響較小
• TSC采用智能輪詢控制機制，提高電容器壽命
• AHF/SVG模塊直接控制TSC切換，無需額外的TSC控制器
• TSC階梯式開關，同時考慮動態和穩態補償效應
• 單個 AHF/SVG 模塊可控制多達 16 組 TSC
• 支持多模塊并聯和冗余控制
• 模塊間采用CAN通訊方式，環形連接，可靠性高
