摘要
分布式光伏并網后，經常會出現開關跳閘、電壓降、低功率因數導致處罰等現象。本文分析了這些問題的原因，并對光伏逆變器制造商提供的解決方案進行了介紹和評論。最后，結合恩玖在電能質量管理方面的多年經驗，給出了一個簡單且具有成本效益的解決方案。
關鍵字
光伏， 電能質量， 恩玖科技
介紹
全球光伏累計裝機容量逐年加快。分布式光伏并網后，在為業主提供可再生能源的同時，主電路開關跳閘，電壓下降，甚至因功率因數降低等原因受到電網公司的處罰。投資回報率較低。
本文分析并討論了分布式光伏并網對電能質量的影響、原因及常見解決方案，并基于恩玖多年的電能質量管理經驗，提供了一種簡單、經濟高效的解決方案。
分布式光伏對電能質量的影響
分布式光伏的工作原理

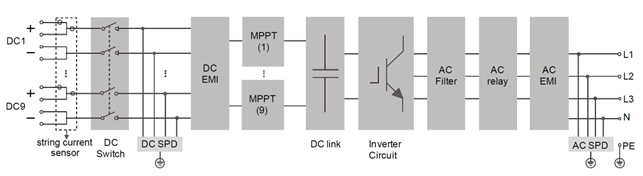

分布式光伏系統由產生直流電的太陽能電池板和連續將直流電轉換為交流電的太陽能逆變器組成。逆變器直接連接到電網。
分布式光伏系統常見電能質量問題
由于光伏逆變器是一種將直流電轉換為交流電的電力電子設備，因此會引起一些電能質量問題，例如剩余直流電和諧波。如果光伏逆變器沒有正確集成到電氣系統中，還可能導致三相不平衡或功率因數下降。
諧波問題
光伏逆變器通常使用PWM電路將太陽能電池板產生的直流電轉換為受控交流電。該電路將控制逆變器輸出的幅度和頻率，以消除低次諧波，但會產生高頻諧波。浪。
如果高頻諧波與負載產生的諧波相結合，可能會發生諧振，導致電氣系統整體THDi升高，電容器補償柜內保險絲熔斷，甚至主斷路器頻繁跳閘，嚴重影響業主的正常用電量。
三相不平衡問題
大量的單相光伏逆變器與三相電氣系統連接不均勻，會導致三相不平衡的問題。
在某些情況下，即使單相光伏逆變器在三相之間均勻連接，由于光伏板的方向不平衡，或者某個逆變器的光伏電池板被樹木遮擋等。輸出功率不均勻也會導致三相不平衡。

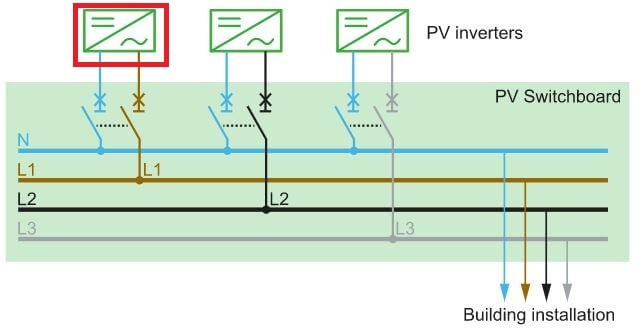

如下圖所示，如果左邊連接L1的太陽能電池板剛好被云層擋住，逆變器的輸出功率小于L2和L3，就會造成三相不平衡的電能質量問題。
圖2 一相光伏逆變器接入三相電氣系統引起的三相不平衡問題
功率因數降低的問題
分布式光伏系統對電氣系統的整體功率因數有很大影響。如果處理不當，不僅會影響業主的正常用電量，還可能面臨處罰，降低光伏系統的投資回報率。

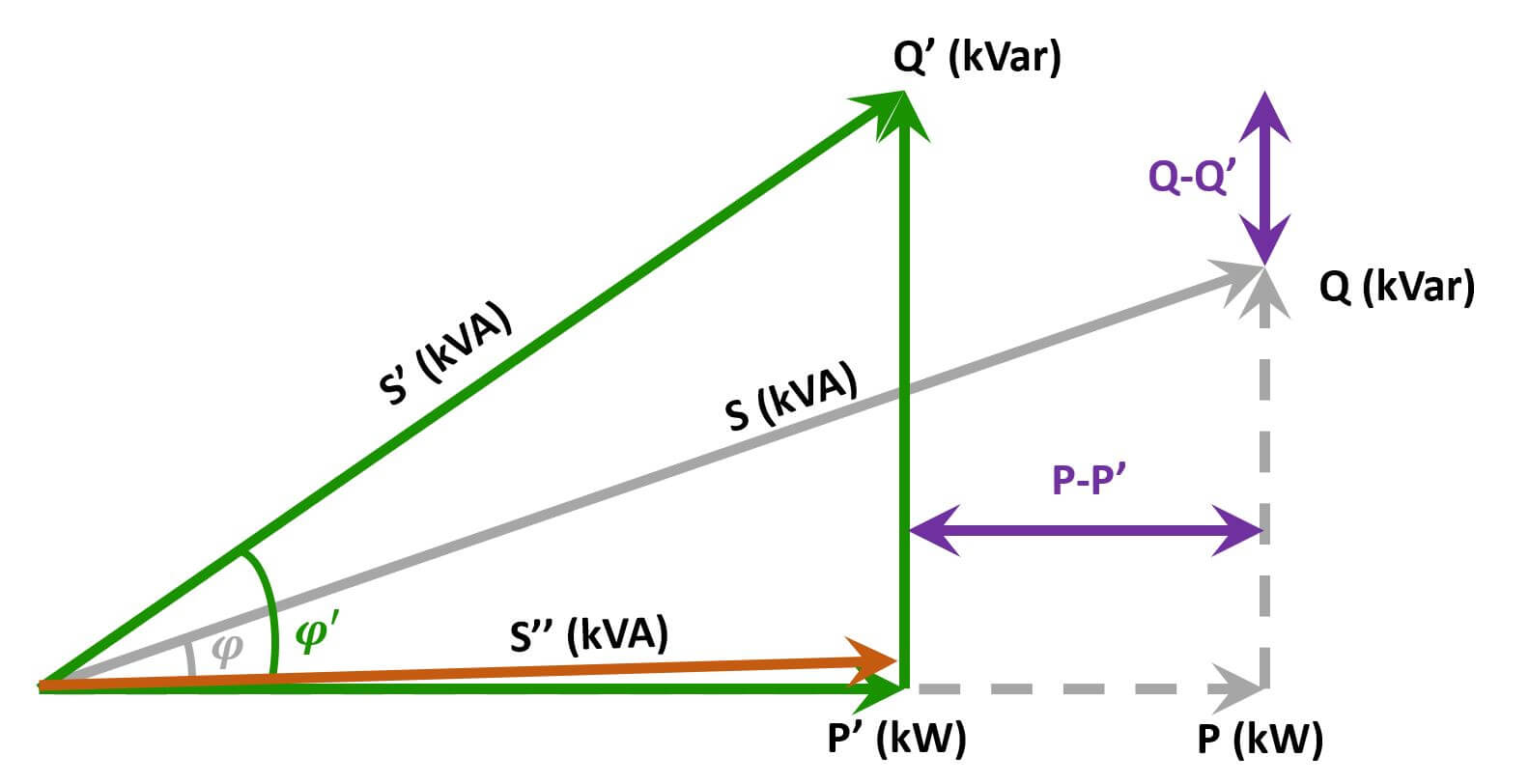

如圖3所示，業主在安裝分布式光伏系統前，系統的有功功率為P，無功功率為Q，視在功率為S，系統功率因數為cosφ。安裝分布式光伏系統后：
- 光伏系統主要提供有功功率（P-P’），將業主的有功功率降低到P’;
- 如果無功補償控制器受諧波影響，或不能正常識別反向電流情況，則無功補償柜無法正確切換，使從電網獲得的無功功率從Q增加到Q’;
在這些綜合因素的影響下，功率因數從cosφ’降低。功率因數的降低不僅會削弱變壓器的承載能力，甚至?xí)痣妷合陆档痊F(xiàn)象，從而影響業主的正常用電量，使業主面臨處罰。
解決分布式光伏電能質量問題的價值
- 提高電能質量，保證電氣系統安全，降低電氣設備故障率，提高工作效率
- 降低變壓器的負載率，減少變壓器和線路的損耗，減少變壓器等電氣設備的投資
- 避免低功率因數造成的損失，確保光伏系統的優勢

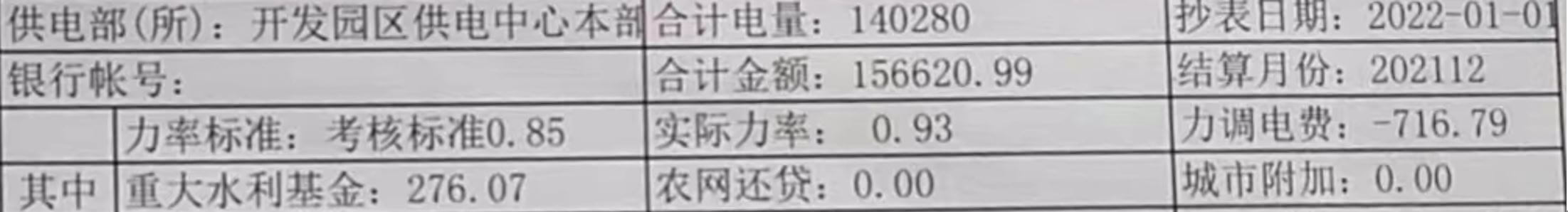

光伏系統投入使用后，需要盡可能將功率因數補償?shù)?，使S“盡可能接近P’。這不僅使所有者免于處罰，而且還因高功率因數而獲得獎勵。如圖4所示，車主因?yàn)楣β室驍?shù)高，獲得了716元的獎勵。
主流光伏逆變器制造商提供的解決方案
光伏電站普遍面臨電能質量問題，因此主流光伏逆變器廠家紛紛推出自己的解決方案，保證業主正常用電，避免因功率因數低而對業主造成處罰。
施耐德

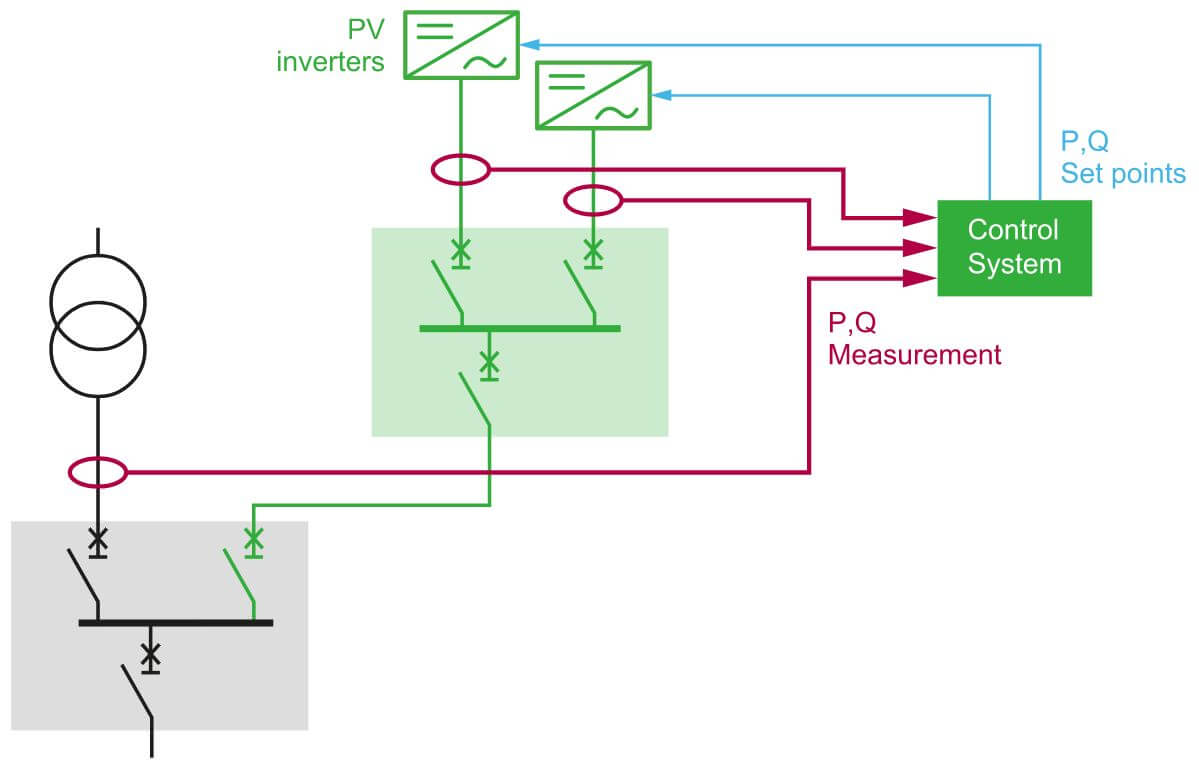

施耐德提供的控制器實現光伏裝置和電網連接點的功率測量，計算逆變器需要提供的無功功率，并向光伏逆變器發送命令，從而將電氣系統的整體功率因數提高到預期水平。價值。
施耐德對這種解決方案有一個非常中肯的評估：這種方法非常適合補償光伏系統本身造成的功率因數下降，而且非常準確。然而，補償負載引起的功率因數下降是無效的，原因有兩個：首先，因?yàn)樘柲苌a(chǎn)僅在白天可用，其次，因?yàn)槟孀兤骺梢蕴峁┑臒o功能量是有限的。
此外，施耐德的解決方案不能充分利用業主原有的無功補償系統，無法解決反向電流引起的無功補償系統退出等問題。而且，光伏逆變器提供的無功功率是以減少一部分有功功率為前提的，這將影響逆變器產生的有功功率的值。
古瑞瓦特

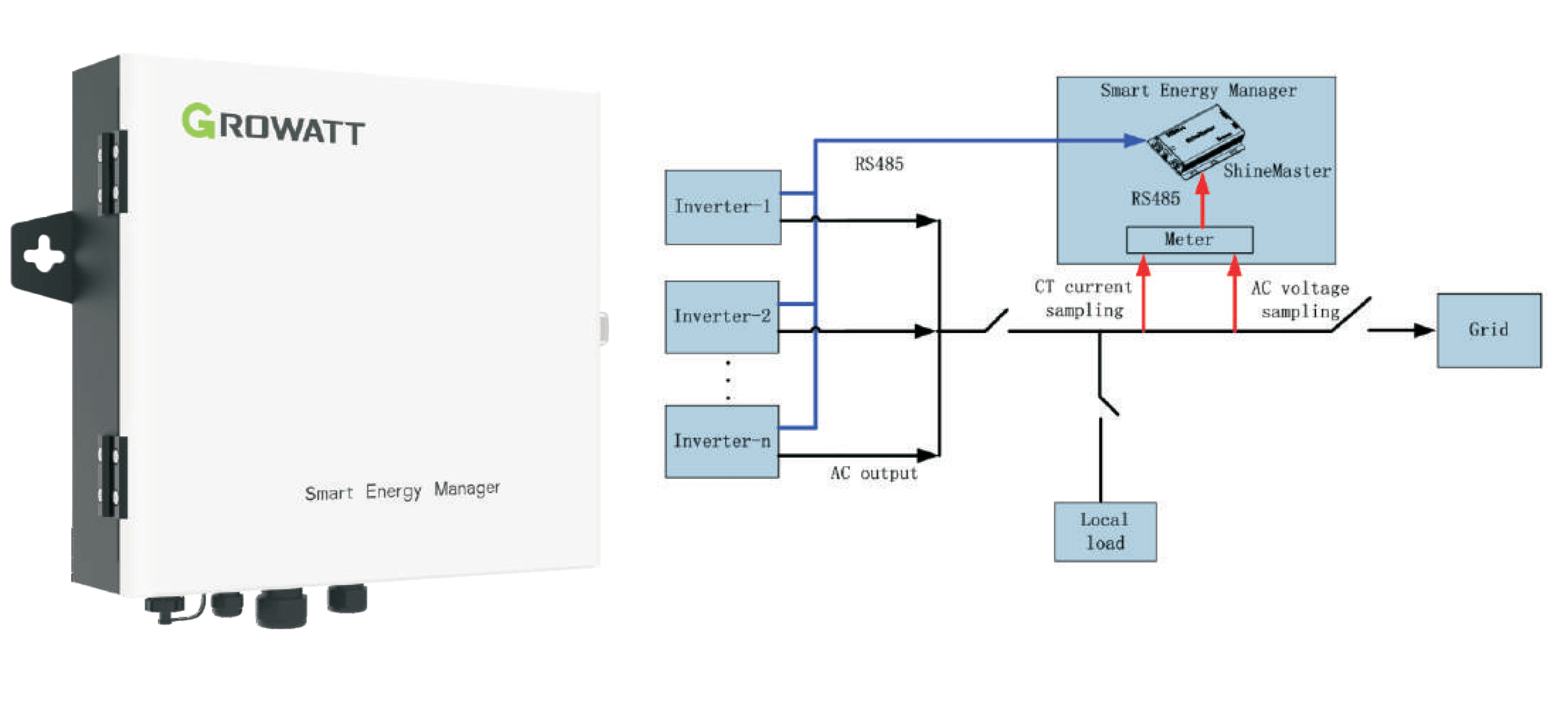

為了解決功率因數調整問題，格瑞特提供了一種智能能源管理器，與CT配合使用，為由多個逆變器組成的光伏并網系統提供抗回流和無功調度。
古瑞瓦特智能能源管理器的工作原理與施耐德完全相同。通過功率因數檢查點的電壓和電流收集，計算出整個電氣系統所需的無功補償功率，然后將命令發送到逆變器以提供合適的無功功率。功率，將功率因數調整到目標值。
華為

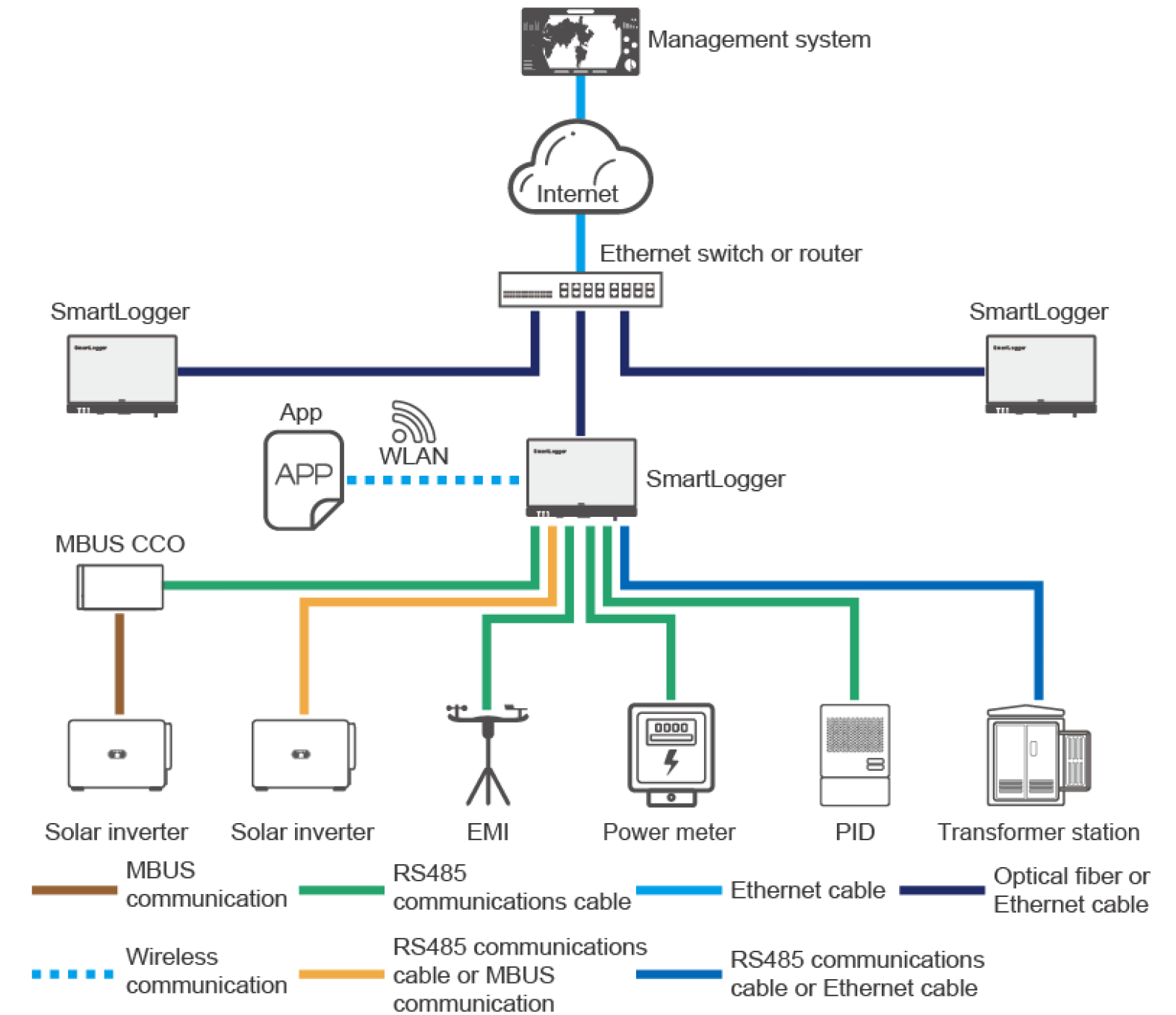

為了解決分布式光伏系統的功率因數調整，華為提供了Smartlogger3000A。它增加了一個電表，在功率因數評估點實時監測功率因數，并通過計算向光伏逆變器發送指令，使光伏逆變器能夠提供適當?shù)臒o功功率，從而達到功率因數調節的目的。其系統無功響應時間為<10S。
陽光電源

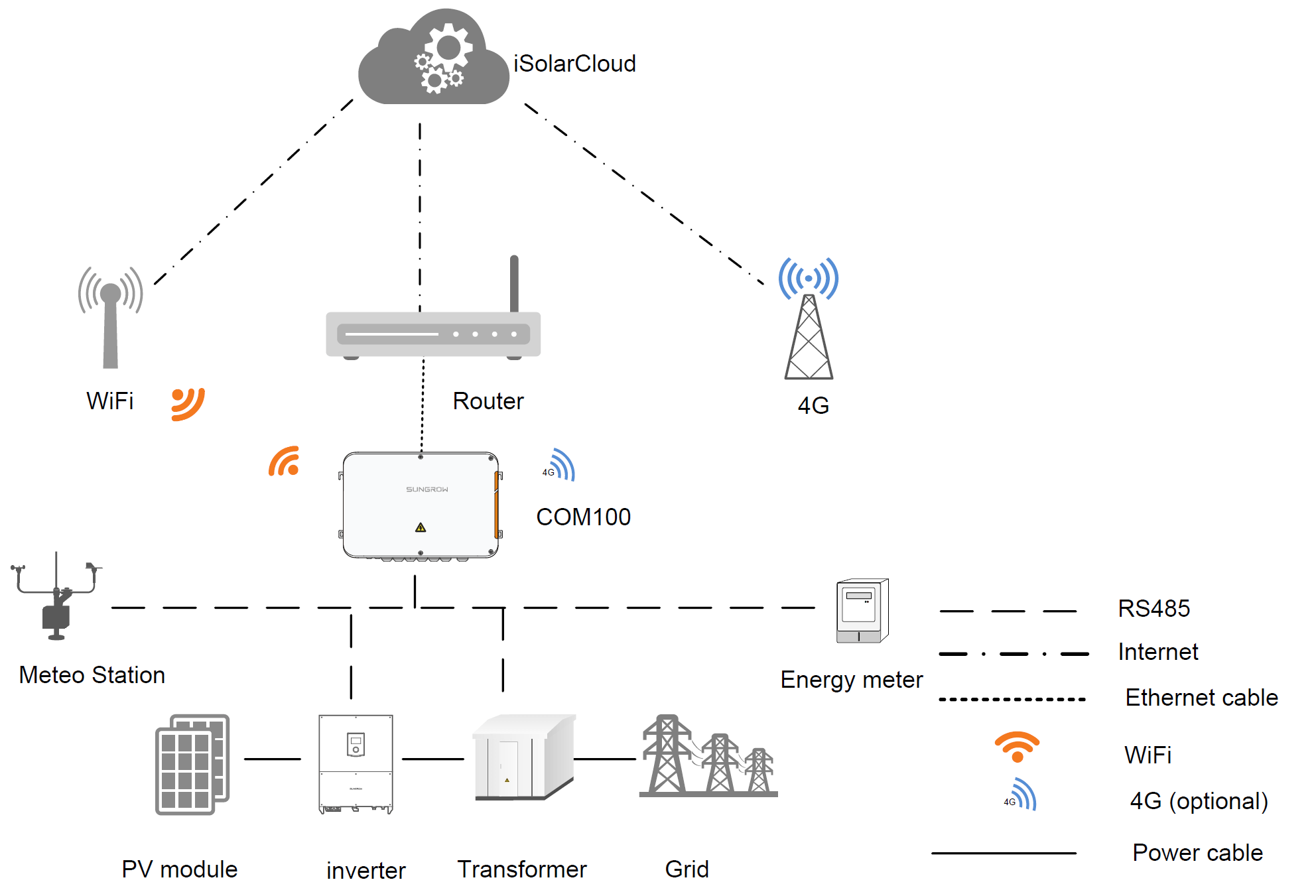

為了解決分布式光伏系統的功率因數調整，陽光電源提供了COM100D/COM100E。它增加了一個電表，在功率因數評估點實時監測功率因數，并通過計算向光伏逆變器發送指令，使光伏逆變器能夠提供適當?shù)臒o功功率，從而達到功率因數調節的目的。
SMA

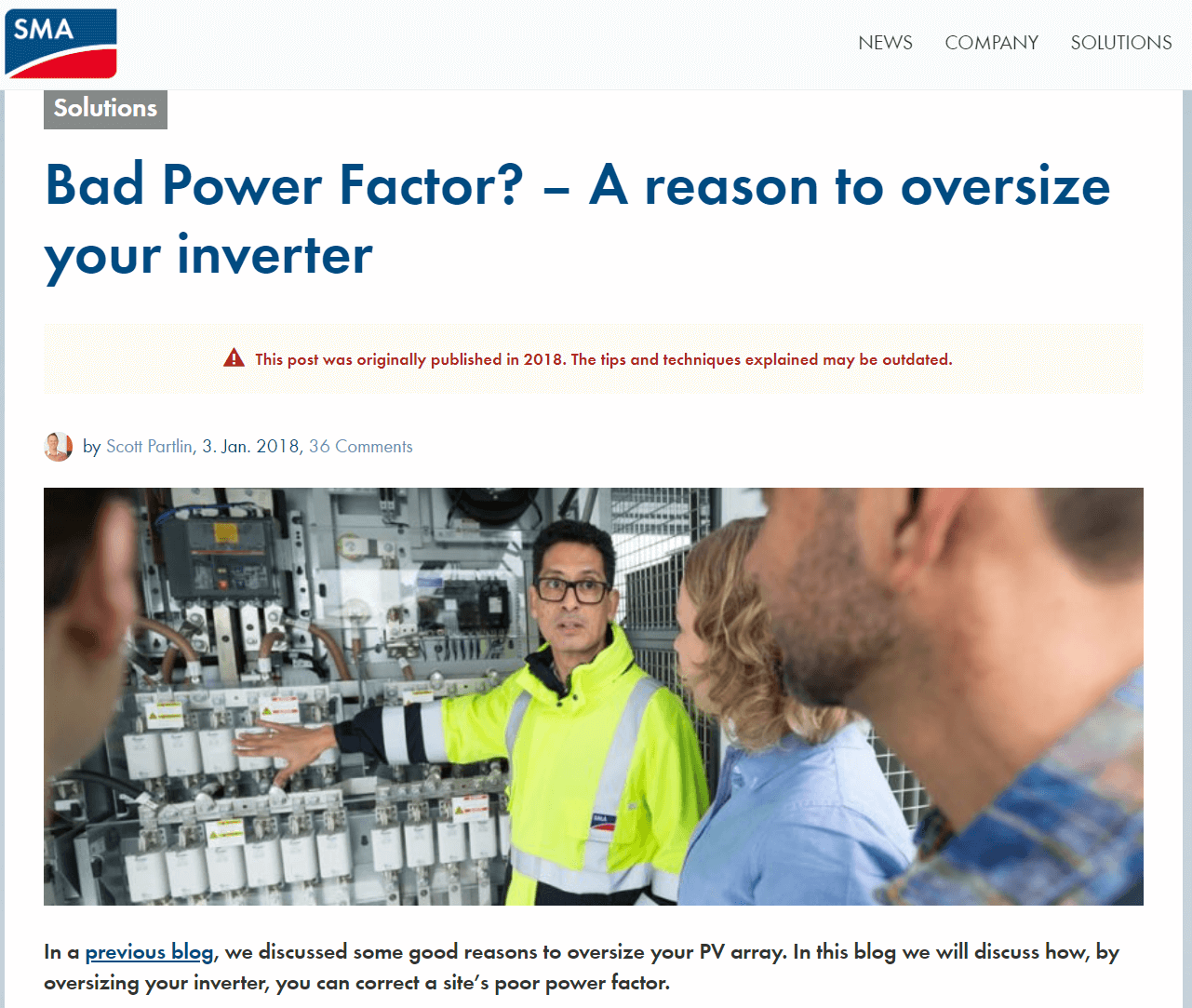

SMA在2018年提供了一個過時的解決方案，即增加太陽能逆變器的容量，允許逆變器在輸出有功功率的同時增加無功功率的輸出，從而達到校正功率因數和避免處罰的目的。
這種解決方案無疑是昂貴的。由于視在功率S=有功功率P+jQ無功功率，為了達到功率因數校正的目的，只需要增加Q的輸出，而SMA增加了整個S的容量，導致逆變器的成本增加太多。
錦浪科技

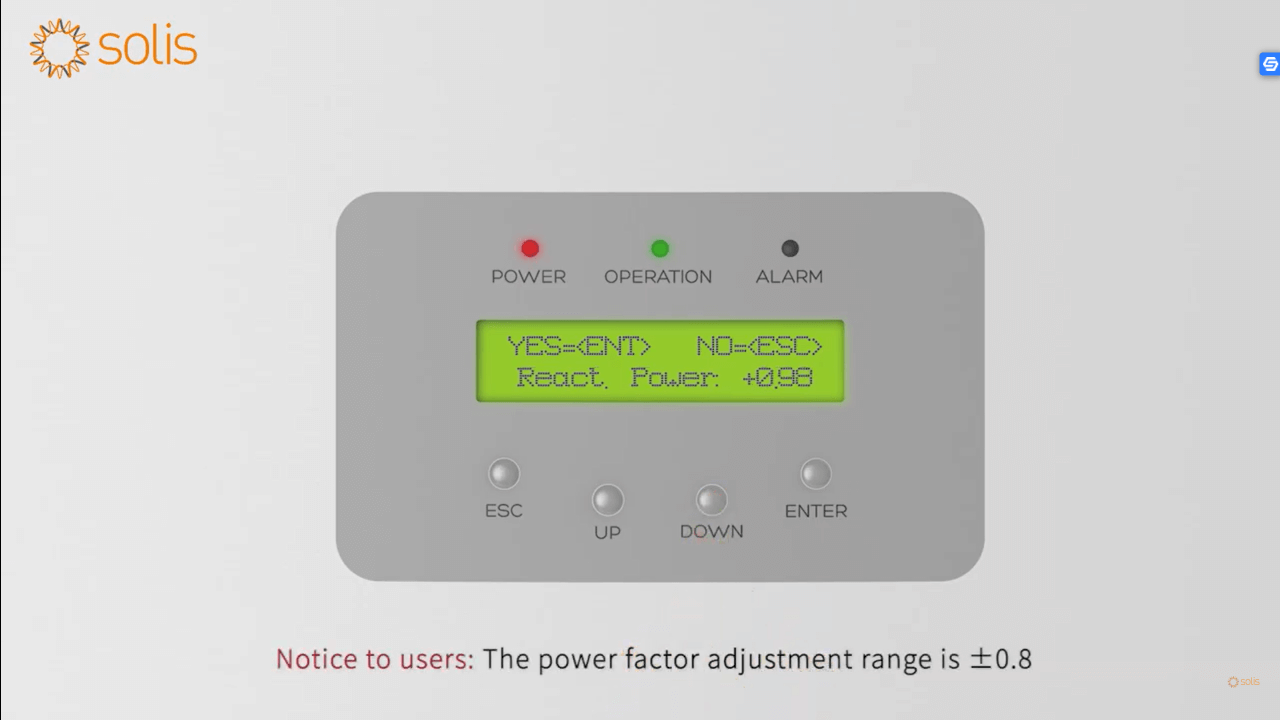

對于功率因數的校正，錦浪科技的光伏逆變器解決方案是最具代表性的解決方案。大多數光伏逆變器制造商幾乎都是這樣提供解決方案的：在設置光伏逆變器時，設置功率因數，俗稱“靜態補償方案”。
該解決方案在功率因數調節方面的實際效果非常有限。由于每時每刻所需的無功補償容量是動態的，需要實時刷新和快速響應，因此這種手動設置方法無法滿足實時刷新的要求。
主流光伏逆變器功率因數補償解決方案總結
所有光伏逆變器制造商都提出了自己的無功補償解決方案，這表明光伏逆變器需要在為業主提供綠色能源的同時，面對分布式光伏帶來的無功補償問題。
結合所有主流光伏逆變器制造商的解決方案，主要存在以下問題：
- 不能同時解決諧波、三相不平衡和功率因數調節問題
- 光伏逆變器提供的無功補償功率容量有限，無法解決負載功率因數低的問題
- 光伏逆變器提供的無功補償有限，都需要增加各種CT、儀表或控制器，需要額外的設備和安裝成本
- 光伏的連接會影響原有無功補償系統的工作。所有光伏逆變器解決方案都忽略了其升級或控制，無法充分利用原有的無功補償系統。
分布式光伏系統需要哪些電能質量解決方案
通過大量分布式光伏現場案例和大量光伏逆變器廠家的解決方案，我們不難摸出分布式光伏并網系統需要什么樣的電能質量解決方案：
- 要全面解決諧波、三相不平衡、無功補償?shù)入娔苜|(zhì)量問題
- 充分發揮原有無功補償系統的作用，降低投資成本
- 最大化光伏逆變器的優勢并產生盡可能多的有功功率
- 精準補償功率因數，在避免被罰款的同時，也能獲得獎勵
- 現場安裝、接線和調試盡可能簡單
恩玖科技分布式光伏電能質量解決方案
針對分布式光伏系統的電能質量要求，恩玖提供的解決方案是將SVG和原有的無功補償系統結合成混合無功補償方案，為整個電氣系統提供諧波消除、三相不平衡調節和功率因數校正。

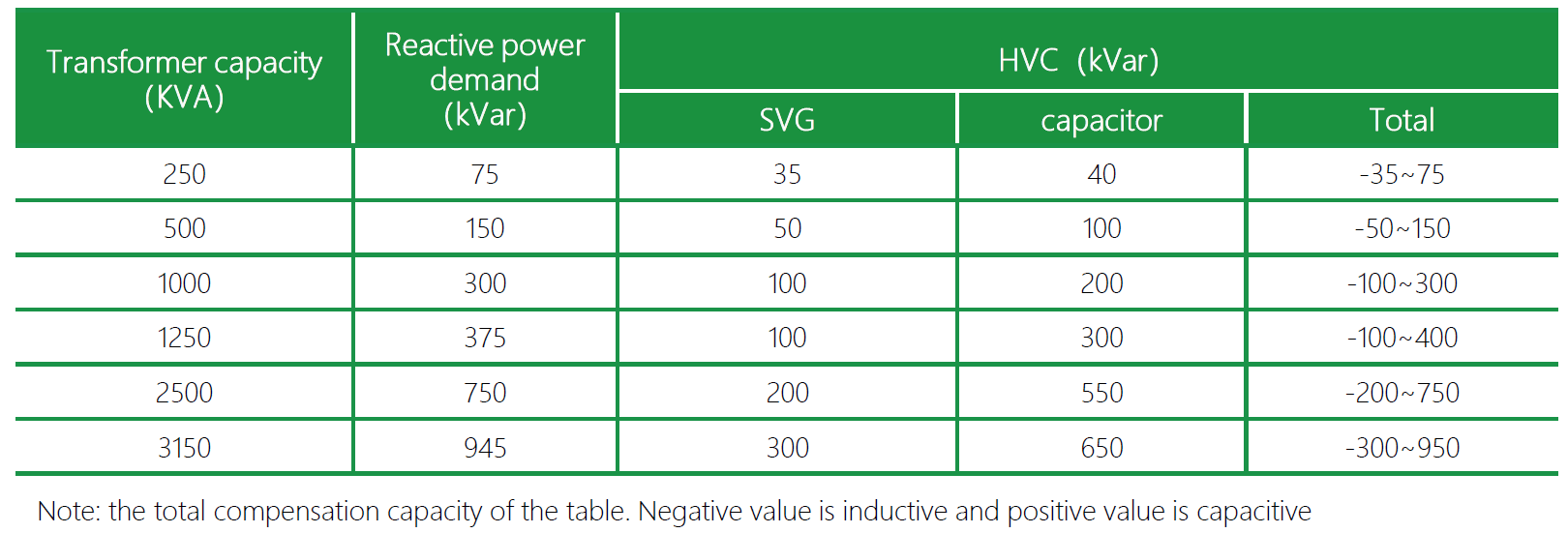

SVG容量的大小主要取決于負載對諧波消除和無功補償?shù)娜萘恳螅约霸瓱o功補償系統的容量。
如果負載有諧波消除要求，則需要配置帶有諧波消除電抗器的電容器以避免諧振。
混合無功補償方案的設置，最重要的是將目標功率因數設置為1，使S“盡可能接近P’。
恩玖提供的混合無功補償解決方案具有以下特點：
- 一站式解決諧波、三相不平衡、功率因數校正等電能質量問題

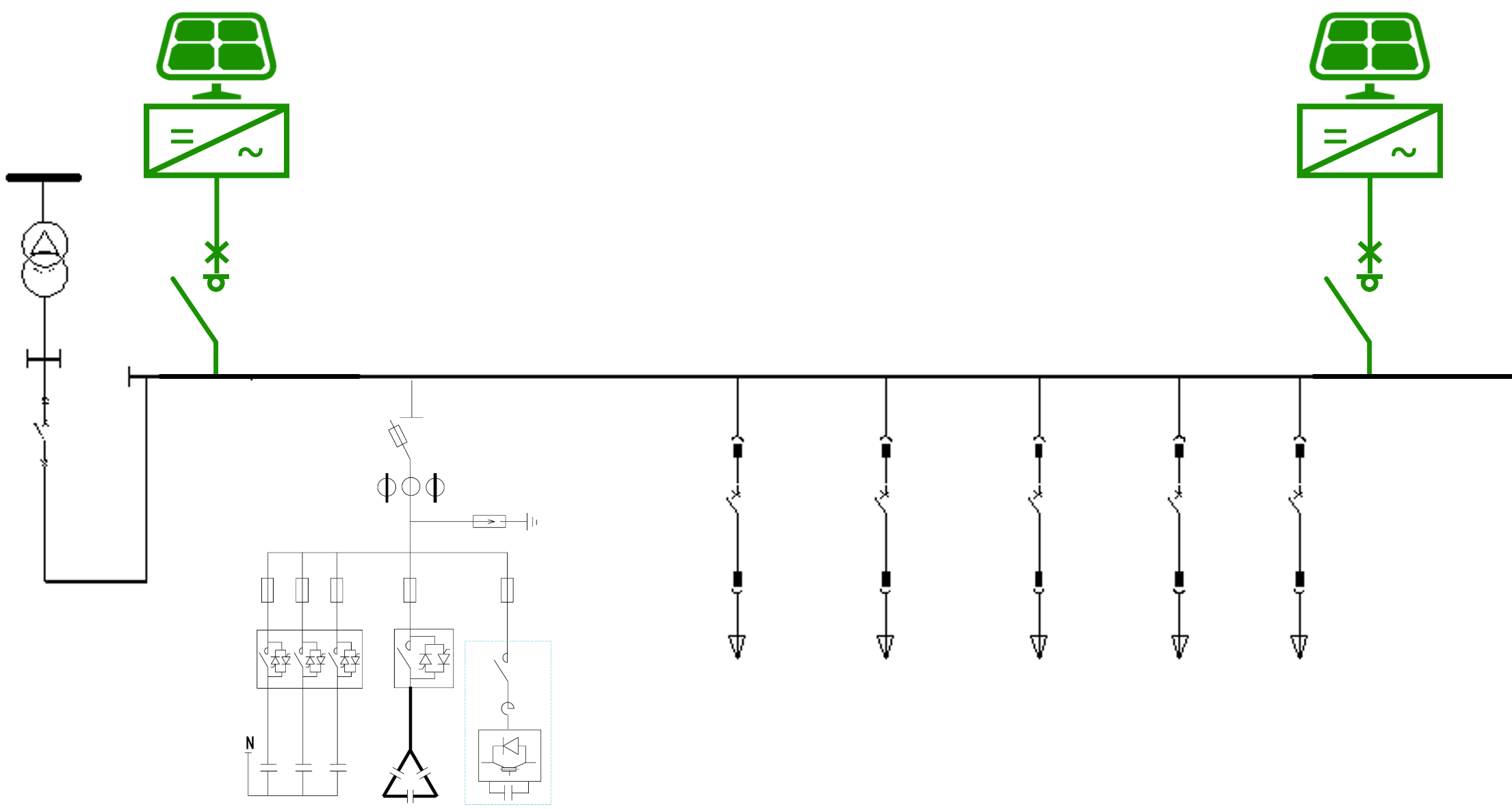

- 無論光伏系統接入點是在無功補償系統的前端還是后端，SVG都可以充分利用原有的無功補償系統，盡可能將功率因數校正為1。
- SVG可提供繼電器開關或RS485接口直接控制電容，實現精確補償和快速響應
恩玖科技SVG介紹
恩玖科技提供的靜態無功發生器SVG采用三電平拓?fù)淠孀兘Y(jié)構，可一站式解決諧波消除、三相平衡、功率因數校正等電能質量問題。

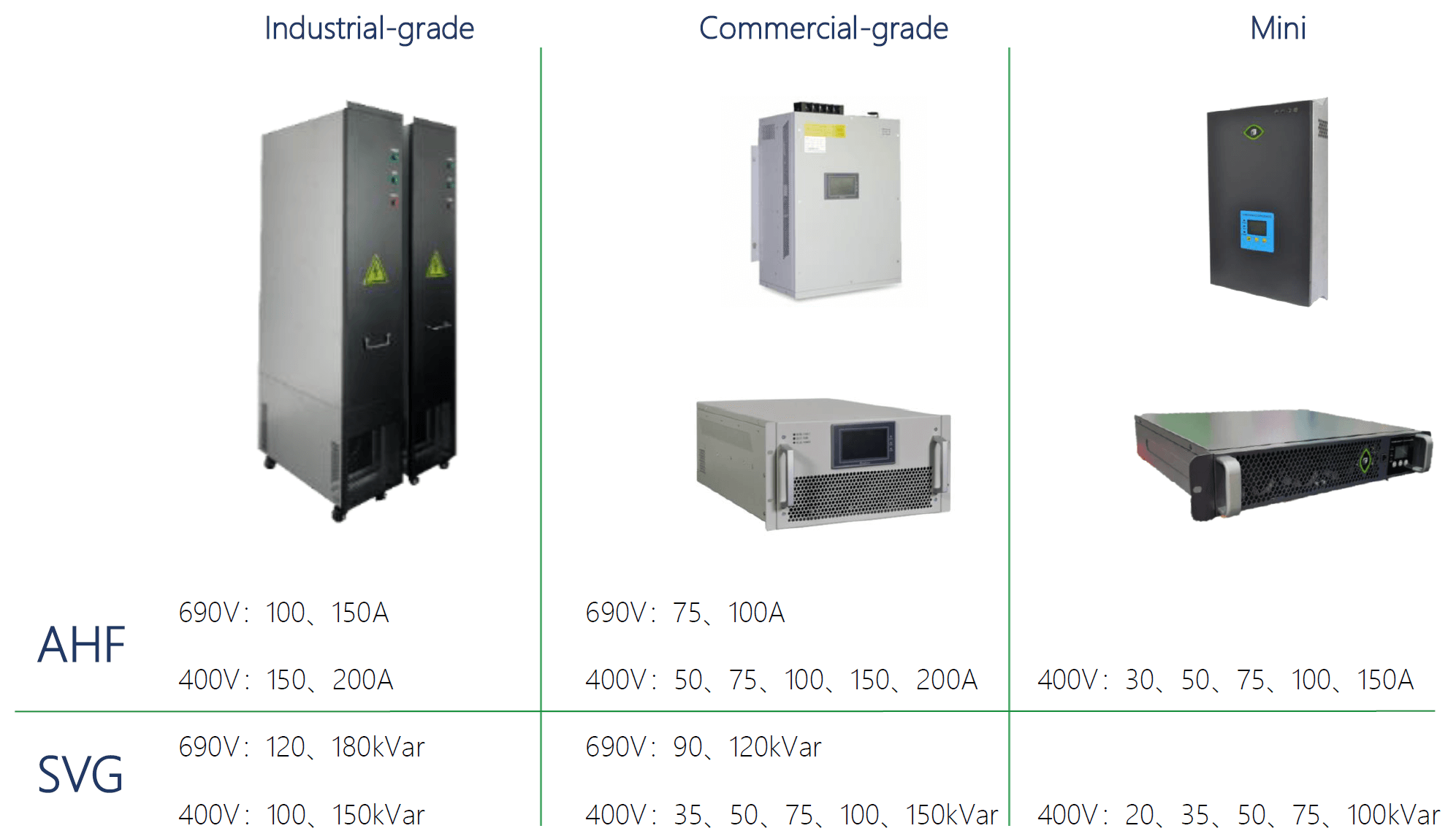

根據安裝位置的不同，恩玖可以提供不同類型的產品，例如工業型，商業型和迷你民用型。單個設備的容量可以從20kVar到150kVar，并且可以并聯≥20個模塊。
?恩玖科技的混合無功補償解決方案HVC

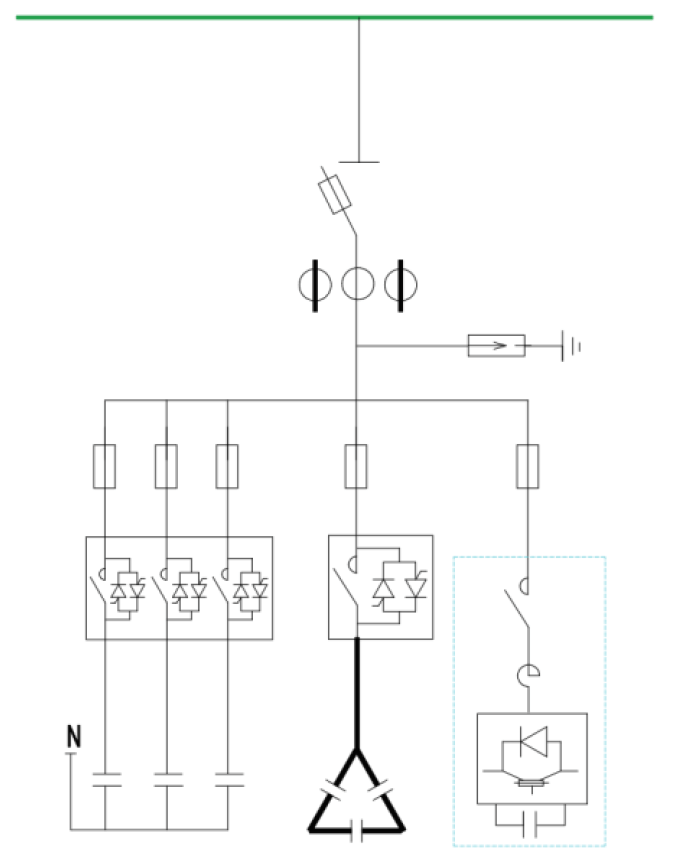

恩玖的混合無功補償解決方案HVC是一種高性價比的補償解決方案，不僅可以滿足無功補償?shù)男枨?，還可以大大降低設備成本。恩玖推出的所有電能質量產品均適用于混合無功補償方案，可提供星形、增量補償、混合無功補償?shù)榷喾N補償方式，具有響應快、補償準確、配置靈活、安全可靠等優點。

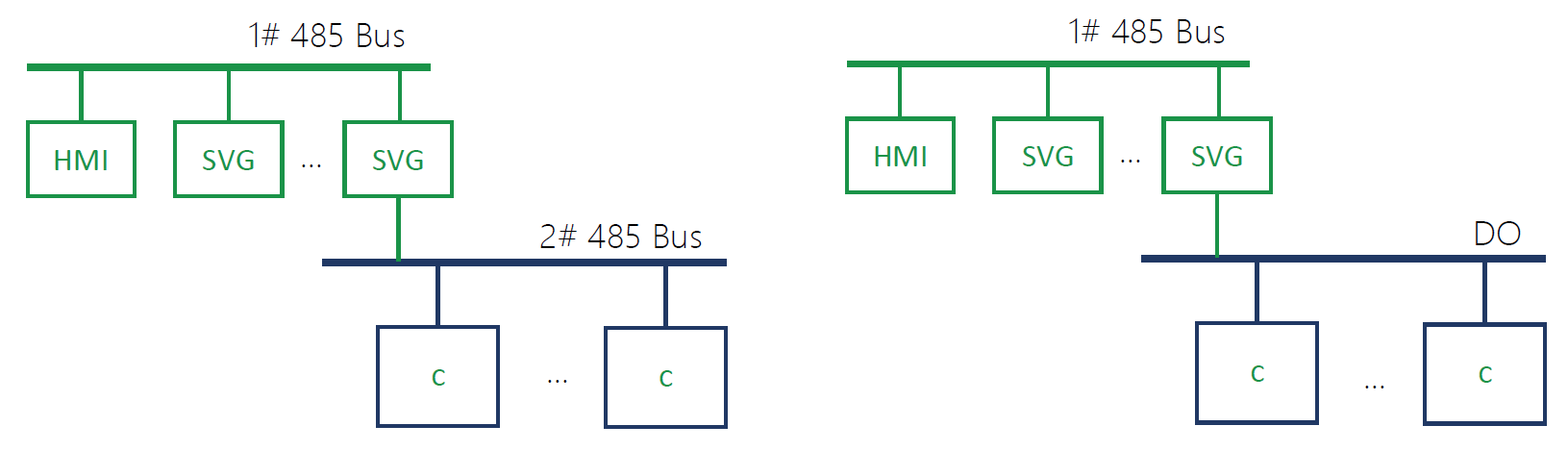

在恩玖的混合無功補償解決方案中，SVG可以通過RS485或DO信號控制電容器，可以實現快速響應，快速響應時間為33μs，全響應時間小于5ms.SVG支持電容器的循環切換，延長電容器的使用壽命。

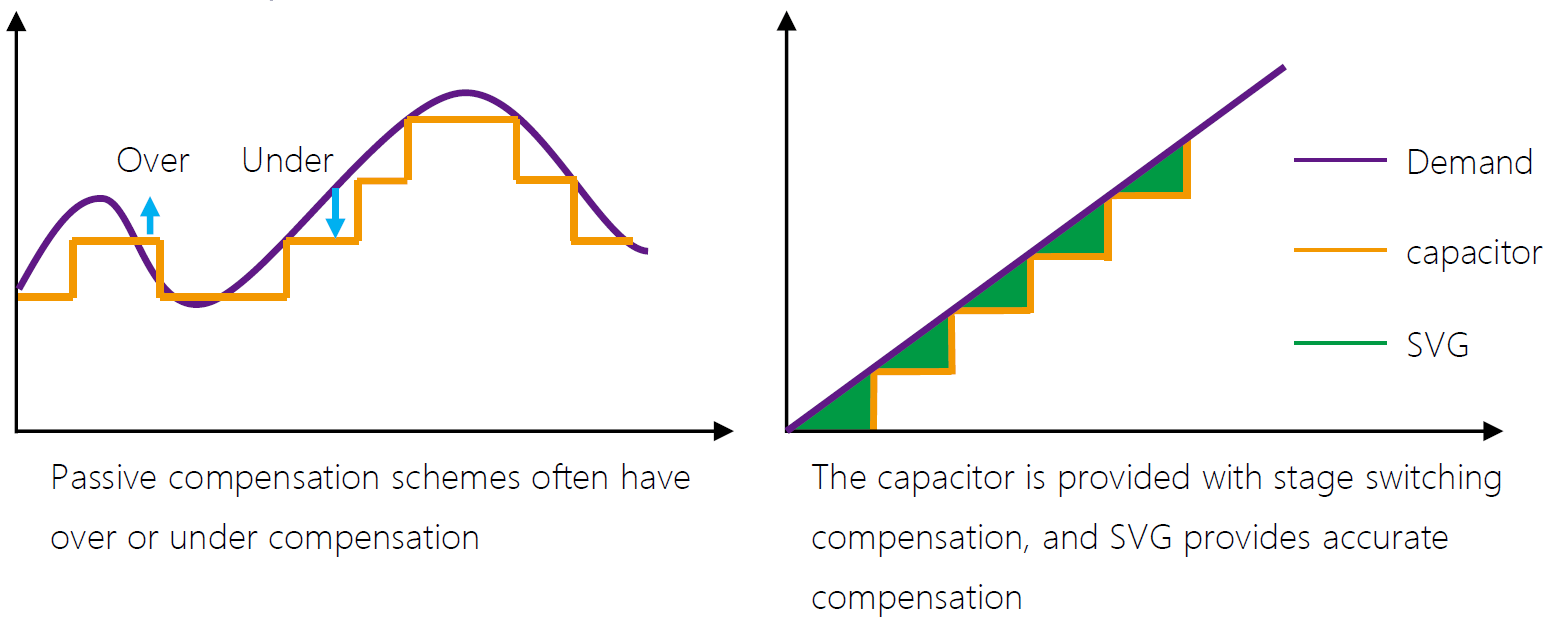

恩玖的混合無功補償可以完全避免補償過重或補償不足的問題，為系統提供準確的補償。
在恩玖混合無功補償方案中，SVG和電容器可以提供靈活的配置，為電氣系統提供容性或電感性無功補償。
恩玖混合無功補償在分布式光伏中的應用
項目背景
某金屬加工廠有一臺1000kVA變壓器，30%的負荷是高頻加熱設備，電氣負荷的有功功率為500-600kW，有一個300kvar無功補償柜，月平均功率因數在0.9以上，系統運行正常。
安裝光伏后，功率因數降至0.8，無功補償柜內的保險絲經常熔斷，電容器經常損壞，主斷路器經常跳閘。
項目問題分析
樂威派工程師到現場調研發現，無功補償柜為純?nèi)菪匝a(bǔ)償，電容器額定電流為43A，實際工作電流達到86A。光伏系統接入后，與高頻加熱設備系統發生共振，11次和13次諧波嚴重放大，THDi從原來的18%上升到43%，諧波電壓高達15%。運行幾分鐘后，主短路開關發出高溫報警。
恩玖提供的解決方案和實施后的效果
恩玖的諧波消除和功率因數校正解決方案：
- 加入200kVar SVG，使用帶有諧波消除電抗器的電容器，形成一套容量為530kVar的混合無功補償方案;
- 在高頻加熱設備前面安裝200A有源諧波濾波器。
方案實施后，月平均功率因數達到0.95以上，無開關跳閘現象，保證了客戶的正常生產。
