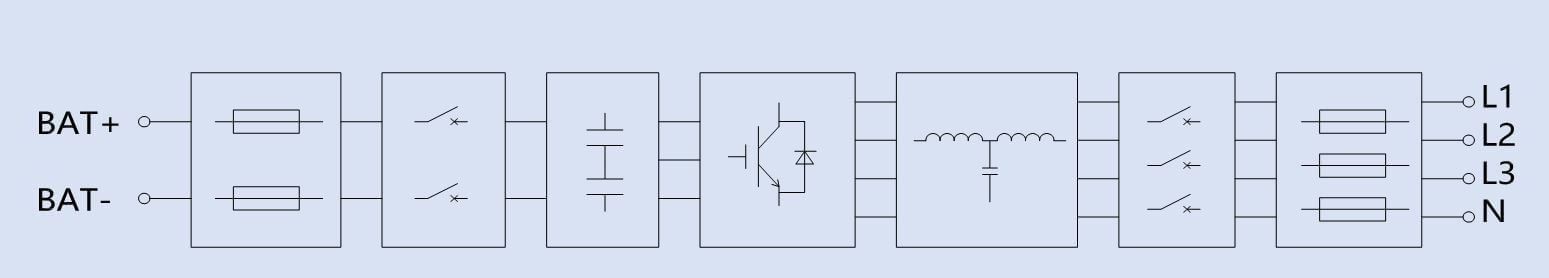

1. EPCS50/63/80-AM儲能變流器的工作原理
2. EPCS50/63/80-AM的技術規格
| 規格型號 | EPCS50-AM | EPCS63-AM | EPCS80-AM |
| 直流側 | |||
| 工作電壓范圍 | 615V～950V/ 650V～950V | ||
| 最大電流 | 90A | 112A | 130A |
| 交流側 | |||
| 額定電壓 | 400V | ||
| 額定電壓范圍 | ±15% | ||
| 額定頻率 | 50/60Hz | ||
| 接線方式 | 三相三線/三相四線 | ||
| 額定功率 | 50kW | 63kW | 80kW |
| 最大功率 | 55kW | 69.3kW | 88kW |
| 最大電流 | 80A | 100A | 127A |
| 功率因數 | ≥0.99 /-1～1 | ||
| 電流畸變率 | ＜3%（額定功率） | ||
| 直流分量 | ＜0.5% | ||
| 過載能力 | 110%長期 | ||
| 最大效率 | 98.5% | ||
| 常規參數 | |||
| 尺寸（寬 × 高 × 深） | 500 × 232 × 635mm | ||
| 重量 | 38kg | ||
| 海拔高度 | 4000m（＞2000m時降額使用） | ||
| 工作溫度 | -30℃～55℃（＞45℃時降額使用） | ||
| 濕度 | 5%RH～95%RH，無冷凝 | ||
| 冷卻方式 | 智能風冷 | ||
| 防護等級 | IP20 | ||
| 通訊方式 | CAN/RS485 | ||
3. 產品特點
- 三電平拓?fù)?，高轉換效率
高動態響應，ms級滿載充放電切換 - 組串式設計，直流電壓范圍寬，支持多類型電池使用
并離網無縫切換，與STS搭配可提供不間斷后備電源 - VSG/PQ/VF多種運行模式
離網并機、黑啟動功能 - LVRT、HVRT和單相100%不平衡帶載功能
電網適應性極強（THDu≤30%工況下，設備穩定運行）
5. 典型應用場景
- ?儲能、鋰電池檢測
- 交直流模擬電源，電子負載
- 儲能逆變器
- 削峰填谷：在電價低谷時存儲電量，用電高峰期放電，節約用電成本
- 不間斷供電：當電網停電時，系統可不間斷離網供電，保證負荷正常運轉
- 動態增容：補償短時電力資源的不足，延緩配電投資
- 電能質量管理，補償電網電壓的瞬態跌落、負載的功率因數及諧波電流
- 可組成混合微電網系統
