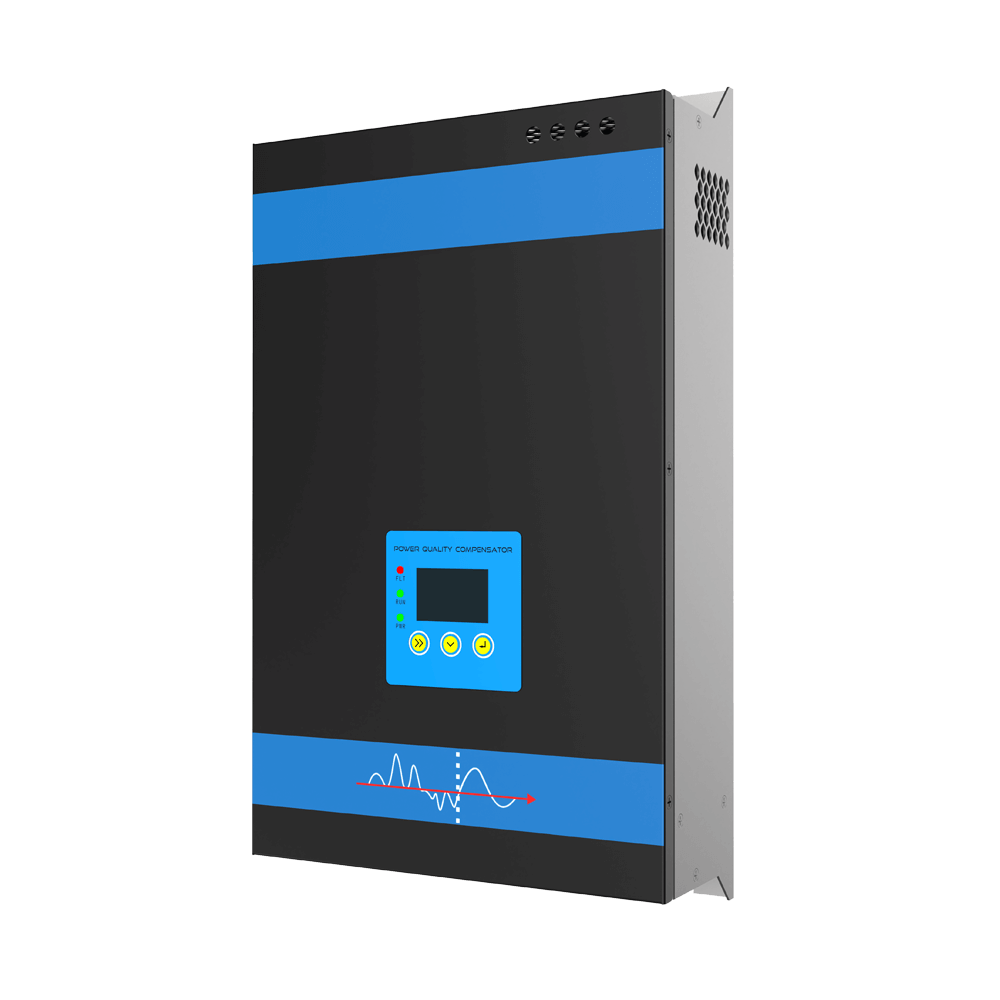

1.SINL系列SVG 概述
恩玖科技SINL系列SVG是一種三電平逆變無功管理系統，用于功率因數校正，功率諧波濾波，三相負載平衡，有效降低線損，延長電力設備的使用壽命。而且模塊化設計允許安裝和集成的靈活性。
①輕巧便攜，安裝便利，節約成本；
②適用機架式/壁掛式/立式等多種安裝類型；
③小體積，完美適配嵌入式安裝項目，提升空間使用效率。
2.工作原理
恩玖的SVG是一種基于電力電子技術的設備，它與需要諧波抑制的負載并聯連接。SVG用作受控電流源，并實時提供任何類型的電流波形。
當負載產生感性或容性電流時，會使負載電流滯后或?qū)е码妷?。SVG通過CT檢測相位角差，實時向電力系統注入超前或滯后電流，使電流的相角與電壓的相角幾乎相同，從而統一基本功率因數。
生器原理.png)
3.SINL SVG產品規格
| SinL系列靜止無功發生器技術數據和規格 | ||||||
| SVG電氣規格 | ||||||
| 單模塊容量 | 20 | 35 | 50 | 75 | 100 | |
| 額定電壓(V) | 400 | |||||
| 輸入電壓范圍 | -15%~+15% | |||||
| 頻率(Hz) | 50/60 (-10%~+10%) | |||||
| 濾波范圍 | 2次到25次可選，單次可選 | |||||
| 諧波濾除能力 | 在額定負載下優于95% | |||||
| CT安裝方式 | 開環或閉環（并機情況下建議開環） | |||||
| 響應時間 | ≤5 | |||||
| 線制 | 三相三線/三相四線 | |||||
| 效率 | ≥97.5% | |||||
| 功率因數控制 | 全部感性或容性電流補償0~100% | |||||
| 補償效果 | 不平衡電容和功率100%補償；容性感性連續可調 | |||||
| 常規參數 | ||||||
| 安裝類型 | 壁掛式 | 機架式和壁掛式 | ||||
| 尺寸：W*D*H（mm） | 230*88*400 | 440*88*425 | 440*88*510 | 500*100*550 | ||
| 重量-凈重 | 7.5 | 14 | 17.5 | 29 | 31 | |
4.SINL SVG功能
- 采用三電平逆變器技術，能效高
- 將負載平衡、功率因數補償和諧波濾波功能集成到一個模塊中
- 混合無功補償方案：內置RS485接口，控制智能電容
- 精確補償，高速響應，總響應時間<5ms
- 中性線的負載平衡和卸載
- 靈活性和模塊化
單柜可裝12個模塊，減少多模塊并機系統的機柜數量；
5.SINL SVG應用
- 所有類型的工業裝置
- 使用變速驅動器 （VSD） 的設備
- 電弧焊設備：電弧爐（EAF）、鋼包爐（LF）、電弧焊機
- 開關電源：電腦、電視機、復印機、打印機、空調、PLC
- 不間斷電源系統
- 數據中心
- 醫療設備：MRI掃描儀，CT掃描儀，X光機和直線加速器
- 照明設備：LED、熒光燈、汞蒸氣燈、鈉蒸氣燈、紫外線燈
- 太陽能逆變器和風力發電機
