有源諧波濾波器工作原理
什么是有源諧波濾波器AHF？
有源諧波濾波器（AHF），也稱為有源電力濾波器（APF），是解決諧波引起的電能質量問題的最新解決方案。它適用于具有非線性負載的各種行業和細分市場。
有源諧波濾波器（AHF）是一種高性能、緊湊、靈活、模塊化、高性價比的電力電子設備，可以對低壓電力系統中的電能質量問題提供即時有效的響應。
AHF可以延長設備壽命，提高電源可靠性和系統容量，減少能量損失，并滿足最嚴格的電能質量標準和電網規范。

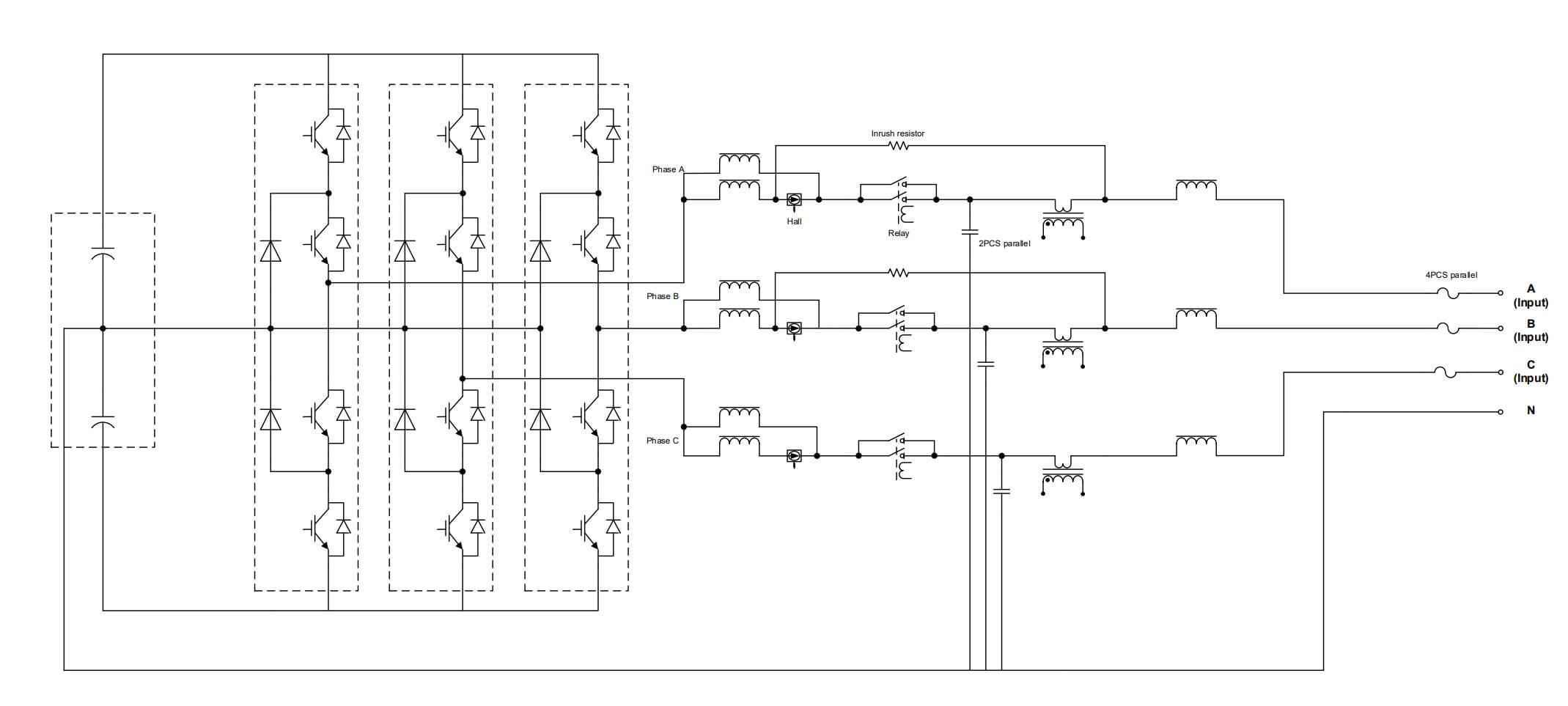

有源諧波濾波器工作原理
恩玖電源的有源諧波濾波器與非線性負載并聯，并使用一組電流互感器（CT）檢測負載電流。它通過DSP芯片中的FFT算法計算出每個次諧波電流，然后DSP向IGBT控制單元發送指令，產生與檢測到的諧波電流幅度相同但相位角相反的補償電流，以抵消原始負載諧波。
有源諧波濾波器除了消除諧波電流外，還可以提供容性和感性無功功率，以提高功率因數，解決三相不平衡問題。
